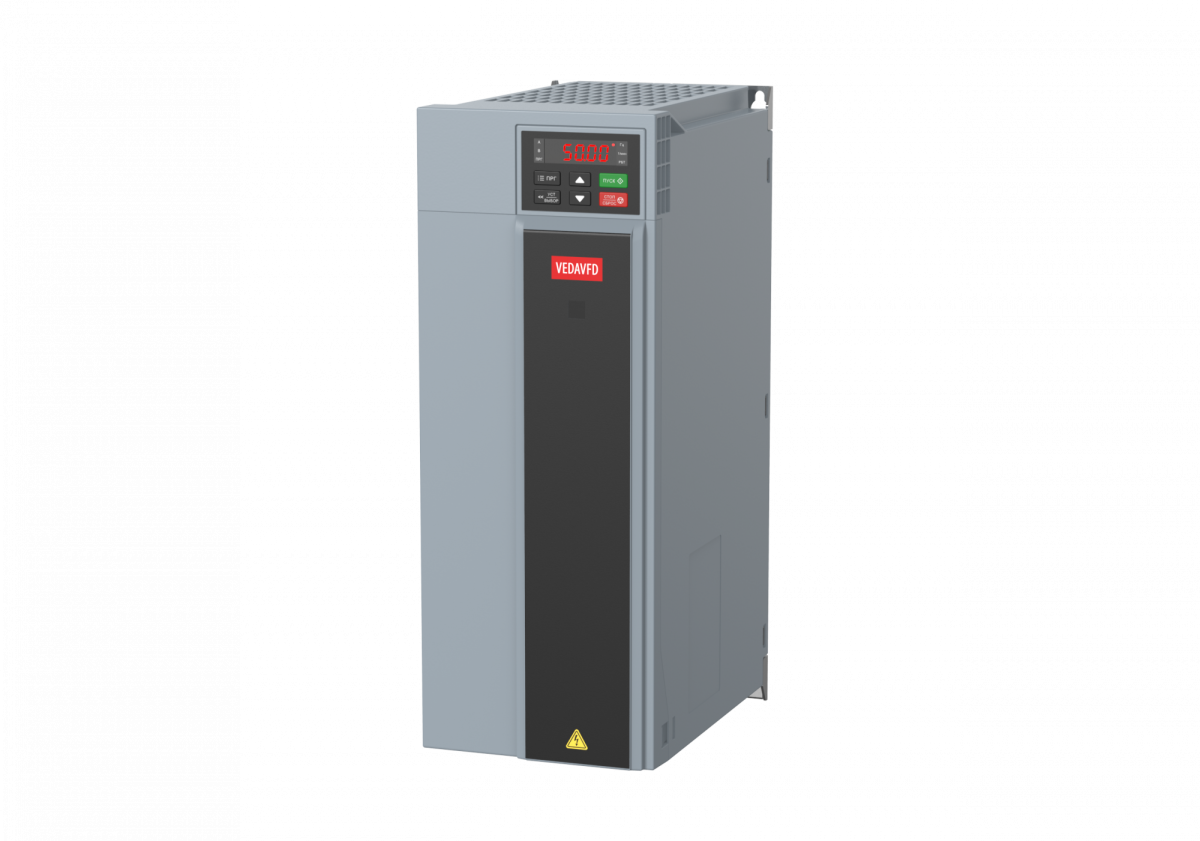

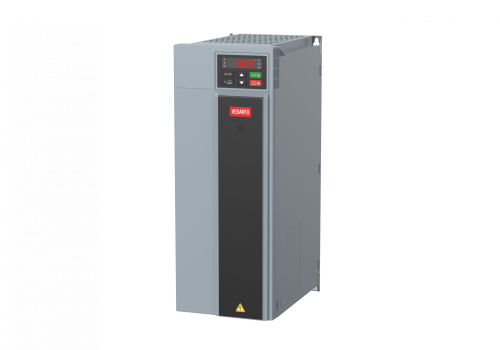

Частотные преобразователи VEDA VF-101 P45K-0090-U-T4-E54-B-H

Частотные преобразователи VEDA VF-101 P45K-0090-U-T4-E54-B-H

Описание товара:

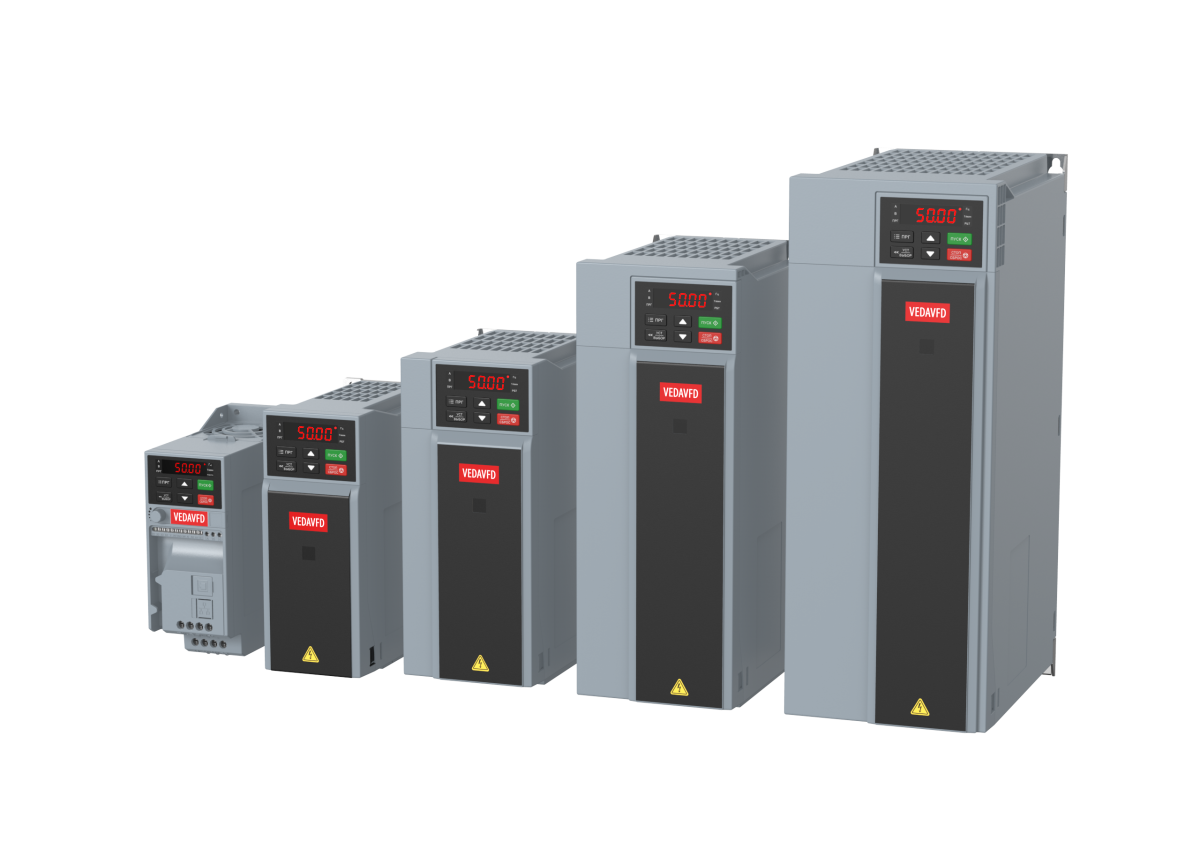

Серия VF-101 — преобразователи частоты для систем отопления, вентиляции и кондиционирования, а также для насосов, общепромышленных применений, в том числе с тяжелыми пусками. Привод предназначен для работы в сетях питания 1×220 В и 3×380 В и мощностью от 0,75 до 1120 кВт.

Привод имеет встроенный сетевой интерфейс RS-485. Частотный преобразователь VF-101 может управлять асинхронными и синхронными двигателями.

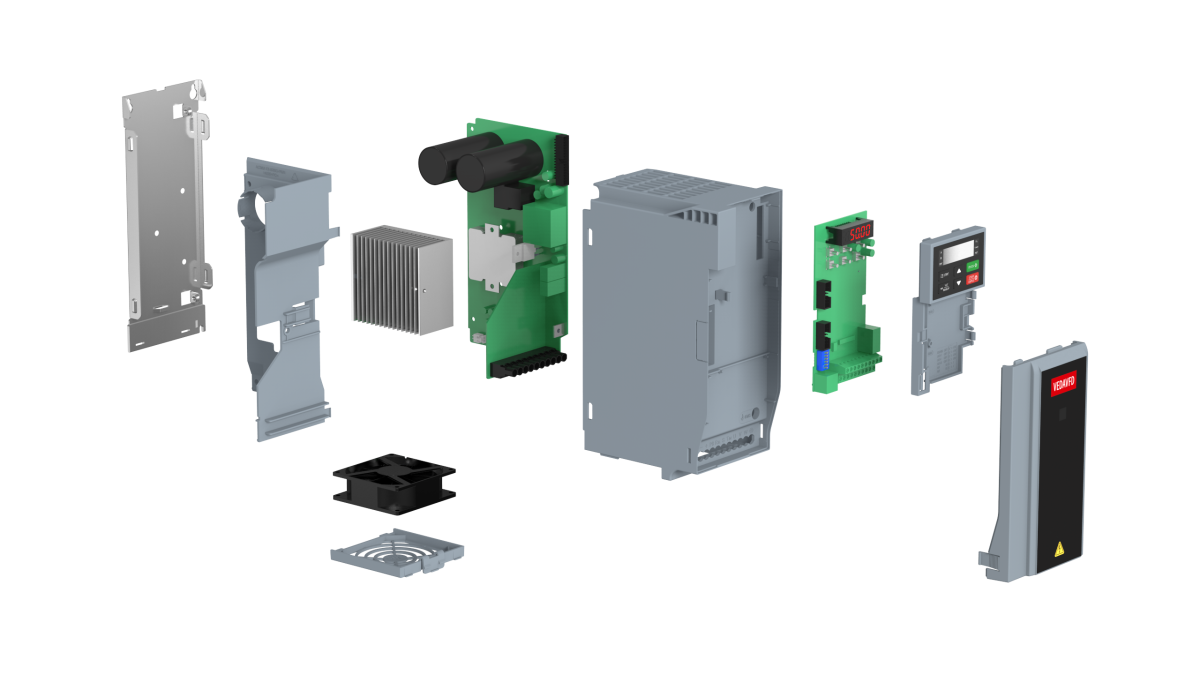

Привод имеет модульную конструкцию и его функциональность может быть расширена за счет специальных дополнительных плат.

Для удобства обслуживания устройство имеет съемные вентиляторы охлаждения.

Для данной серии доступна автоматическая адаптация к двигателю (с вращением двигателя и без), которая позволяет более точно определить параметры двигателя.

Описание товара

Общие технические характеристики VF-101

Входные характеристики сети питания
Входное напряжение	S2: 1×220 ВT4: 3×380 В
Частота сети	50/60 Гц ±5 %
Допустимые отклонения	Уровень дисбаланса напряжения <3 %. Степень искажения соответствует требованиям IEC61800-2
Выходные характеристики (U, V, W)
Выходное напряжение	100 % входного напряжения (при нормальных условиях ошибка <5 %)
Выходная частота	0–299 Гц ±0,5 %
Перегрузочная способность	Нормальная: 120 % — 1 мин, 140 % — 10 с, 150 % — 0,5 с.Высокая: 150 % — 1 мин, 180 % — 10 с, 200 % — 0,5 с
Основные показатели регулирования
Тип двигателя	Асинхронный, синхронный электродвигатель
Режим управления двигателем	U/f, векторное управление без/с обратной связью
Тип модуляции	Оптимизированная пространственно-векторная ШИМ
Частота ШИМ	1–16 кГц
Диапазон регулирования скорости	Векторное управление без о/с: 1:100Векторное управление с о/с: 1:1000
Точность поддержания установившейся скорости	Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 %
Пусковой момент	Векторное управление без о/с: 150 % от 0,5 ГцВекторное управление с о/с: 200 % от 0 Гц
Отклик по моменту	Векторное управление без о/с: <20 мсВекторное управление с о/с: <10 мс
Точность выходной частоты	Цифровое задание: ±0,01 % от максимальной частотыАналоговое задание: ±0,2 % от максимальной частоты
Шаг настройки частоты	Цифровое задание: 0,01 Гц Аналоговое задание: ±0,05 % от максимального значения частоты
Основные функции
Компенсация момента	Автоматический режим: до 100 %,ручной режим: до 30 %
Кривая U/f	Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
Кривые разгона и торможения	Два типа: линейная кривая, S-образная кривая разгона и торможения Четыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум – 650 с
Номинальное выходное напряжение	Можно установить от 50 до 100 % от входного напряжения, 100 % при использовании функции компенсации напряжения питания
Автоматическая регулировка напряжения	Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
Автоматическая функция энергосбережения	Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
Стандартные функции	ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
Аналоговый вход	2 (0–10 В или 0/4–20 мА)
Реле	1
Аналоговый выход	1 (0–10 В, 0/4–20 мА), импульсный
Цифровые входы и выходы	5 входов, 1 выход
Коммуникация	Modbus RTU встроеннаяProfibus (опция)Profinet (опция)CAN (опция)
Корпус	IP20
Дисплей	Встроенный цифровой
Окружающая среда, исполнение привода
Максимальная высота	1000 м, далее понижение характеристик 1 %/100 м
Рабочая температура	–10 ... +50 °C.
Вибрации	Снижение номинальных характеристик при превышении +50 °C 0,6 g в диапазоне 9–200 Гц
Температура хранения	–40 ... +60 °C
